¿Qué es una conexión HDPE y por qué es diferente a otras uniones?

Las conexiones HDPE son los accesorios y métodos de unión utilizados para ensamblar tuberías de polietileno de alta densidad en sistemas de conducción de fluidos, disponibles en variantes por electrofusión, termofusión a tope, compresión y bridas. Esta guía técnica describe cada tipo, sus rangos de aplicación, normativa vigente en Chile y criterios de selección para proyectos de agua potable, alcantarillado, minería e industria.

Seleccionar correctamente las conexiones para un sistema de tuberías HDPE es una decisión que impacta la integridad hidráulica del proyecto durante décadas. A diferencia de los materiales tradicionales como el PVC o el acero, el polietileno de alta densidad requiere métodos de unión específicos que, cuando se ejecutan correctamente, generan juntas con resistencia equivalente o superior a la del cuerpo de la tubería. Sin embargo, la diversidad de métodos disponibles —electrofusión, fusión a tope, compresión, acoplamiento mecánico con brida— genera dudas frecuentes entre proyectistas y contratistas: ¿qué tipo de conexión corresponde a cada diámetro?, ¿cuáles cumplen la norma NCh o ISO 4427?, ¿cómo se conectan dos tuberías HDPE de diferente origen o SDR? Este artículo responde esas preguntas de forma sistemática, proporcionando criterios técnicos verificables para que ingenieros y especificadores tomen decisiones informadas.

Necesitas asesoria tecnica para tu proyecto? Habla con un especialista AGRU

¿Qué es una conexión HDPE y por qué es diferente a otras uniones?

Una conexión HDPE es cualquier accesorio o método que permite unir tuberías de polietileno de alta densidad manteniendo la continuidad hidráulica y mecánica del sistema. A diferencia del PVC, que admite adhesivos solventes, o del acero, que puede soldarse con electrodos convencionales, el HDPE es un polímero termoplástico que requiere calor controlado o elementos mecánicos de alta precisión para lograr uniones confiables.

La razón principal radica en la naturaleza del material: el polietileno de alta densidad (PE 100 o PE 100-RC) funde en un rango de temperatura preciso —entre 200 °C y 230 °C según la resina— y al enfriarse reconstituye sus cadenas moleculares en una masa homogénea. Este proceso, conocido como termofusión, es la base de los dos métodos más usados: la electrofusión y la fusión a tope. Los accesorios mecánicos (compresión y bridas) operan con un principio distinto: sello por presión radial o axial sin fusión del polímero.

Para profundizar en las propiedades del material base, consulta nuestra guía sobre qué es el HDPE y sus características técnicas.

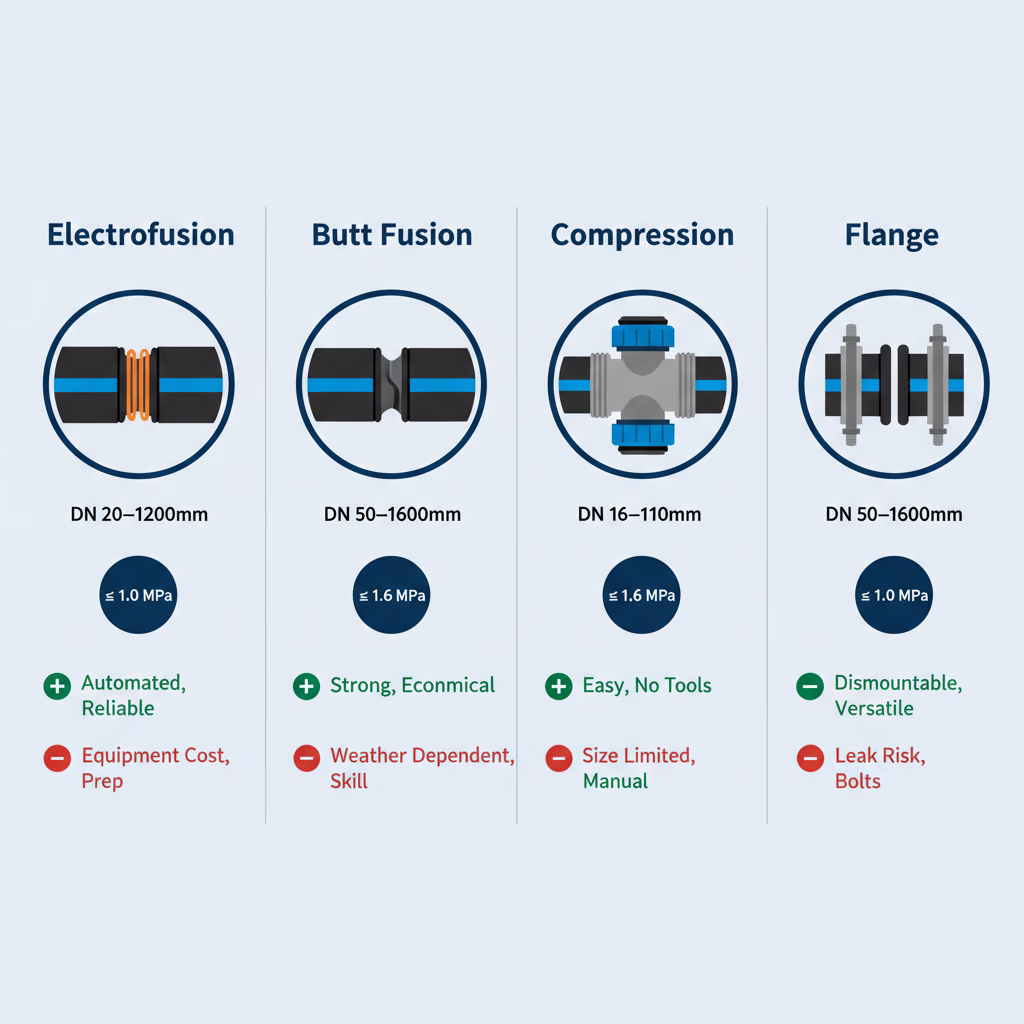

Tipos de conexiones HDPE: clasificación técnica

Existen cuatro categorías principales de conexiones para tuberías HDPE. La selección depende del diámetro, la presión nominal, las condiciones de operación, la accesibilidad en terreno y los requerimientos normativos del proyecto.

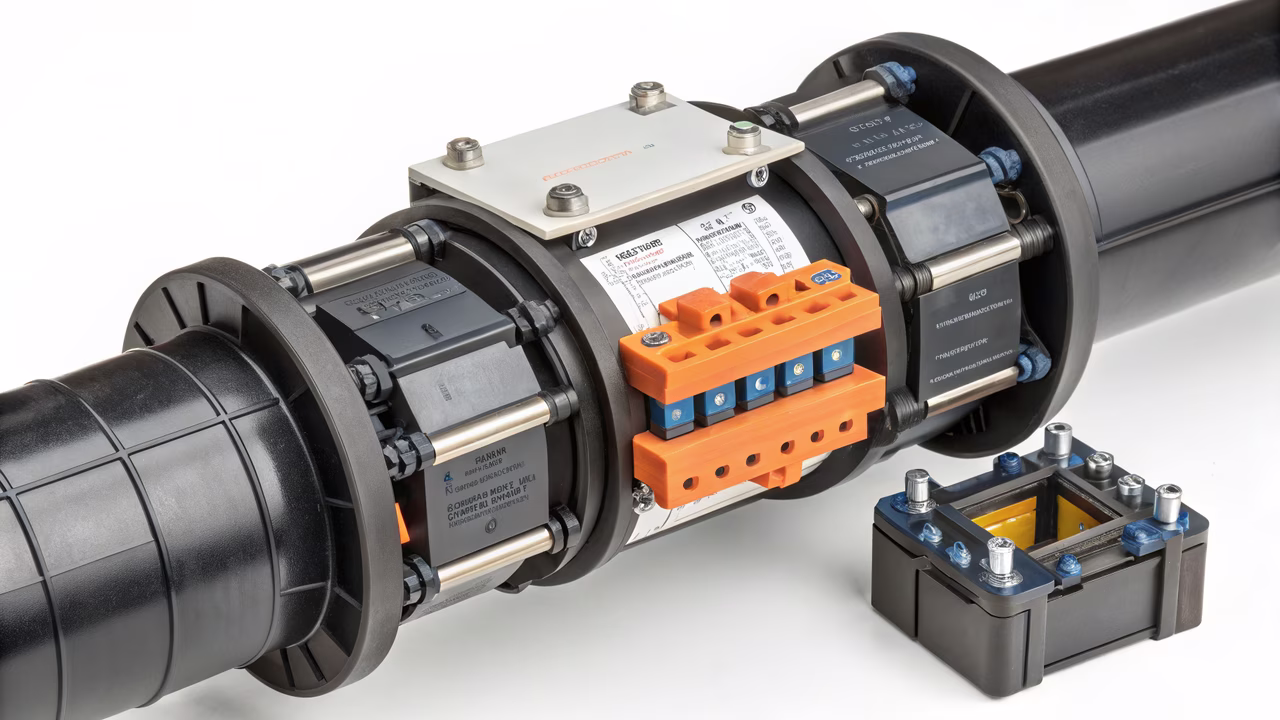

1. Conexiones por electrofusión

Las conexiones por electrofusión utilizan accesorios HDPE que integran una resistencia eléctrica helicoidal en su pared interior. Al aplicar corriente eléctrica mediante una máquina de electrofusión, la resistencia genera calor que funde simultáneamente la superficie interior del accesorio y el extremo de la tubería; al enfriarse, las masas fundidas se consolidan en una sola pieza.

Quieres ver AGRU aplicada en proyectos reales? Conoce nuestros casos de exito

Este método es el más versátil para conectar tuberías HDPE en obra, especialmente en espacios confinados o zanjas estrechas donde no es posible maniobrar una máquina de fusión a tope. Los accesorios de electrofusión más comunes incluyen:

• Manguito de electrofusión: une dos tramos de tubería del mismo diámetro en línea recta.
• Codo de electrofusión (45° y 90°): cambia la dirección del trazado.
• Tee de electrofusión: genera derivaciones a igual o diferente diámetro.
• Silla de derivación (tapping saddle): permite conectar tuberías sobre una tubería existente sin interrumpir el servicio.
• Tapón de electrofusión: ciega extremos de la red.

El procedimiento de electrofusión está normado por ISO 11414 y NCh 2419. La trazabilidad del proceso se asegura mediante el código de barras del accesorio, que la máquina electrofusionadora lee para programar automáticamente el tiempo y voltaje de fusión. Para más detalles sobre el proceso, revisa nuestro artículo técnico sobre electrofusión HDPE.

REGLA IMPORTANTE: Antes de realizar conexiones por electrofusión, la zona de fusión del extremo de la tubería debe raspada mecánicamente para eliminar la capa oxidada superficial. Omitir este paso es la causa más frecuente de fallos en uniones de electrofusión según las directrices de ISO 11414.

2. Conexiones por fusión a tope (termofusión)

La soldadura por termofusión a tope es el método preferido para diámetros medianos y grandes (generalmente desde DN 63 mm hasta DN 1200 mm y más). El proceso consiste en calentar simultáneamente los extremos planos de dos tuberías o accesorios HDPE mediante una placa calefactora a temperatura controlada (200–230 °C), retirar la placa y presionar ambos extremos fundidos entre sí bajo una presión específica calculada en función del área del extremo y el SDR de la tubería.

El resultado es una junta homogénea de alta resistencia que, ejecutada correctamente, no constituye punto débil en el sistema. La normativa aplicable es ISO 21307 e ISO 12176-1 (para calificación de equipos). En Chile se complementa con los requisitos de NCh 399 para sistemas de agua potable.

Los parámetros críticos del proceso (temperatura de placa, tiempo de calentamiento, presión de arrastre, tiempo de enfriamiento) dependen del diámetro, del espesor de pared y de la temperatura ambiente. Una máquina de fusión a tope calibrada registra estos parámetros automáticamente, generando trazabilidad por soldadura.

3. Conexiones por compresión

Los accesorios de compresión para tuberías HDPE funcionan mediante un sistema de anillo de agarre dentado, anillo de sello elastomérico y tuerca de compresión. Al ajustar la tuerca, el anillo dentado muerde la pared exterior del extremo de la tubería mientras el elastómero sella hidráulicamente la junta. No requieren calor ni equipos especiales.

Este método es adecuado para diámetros pequeños (típicamente DN 16 a DN 63 mm) en sistemas de agua potable, riego y gas domiciliario. En Chile, los accesorios de compresión para tuberías HDPE deben cumplir ISO 14236 o la norma de producto correspondiente aprobada por la SISS para sistemas de agua potable.

Las ventajas de los accesorios de compresión son la rapidez de instalación y la posibilidad de desmontaje para mantenimiento. Su limitación es que no son adecuados para presiones nominales altas, altas temperaturas de operación ni ambientes con vibraciones sostenidas.

4. Conexiones con brida

Las conexiones con brida son la solución estándar para conectar tuberías HDPE a equipos metálicos (bombas, válvulas, medidores, filtros) o a tuberías de otros materiales. Se componen de un adaptador de brida HDPE (stub end) fusionado al extremo de la tubería, más una contrabrida metálica libre (generalmente acero inoxidable o acero al carbono galvanizado) y un empaque elastomérico.

El stub end se fusiona a la tubería por electrofusión o por termofusión a tope según su diámetro. La contrabrida metálica libre permite alinear los agujeros de perno sin rotar la tubería. Las dimensiones de brida suelen seguir la norma ISO 7005-2 o DIN 2576/2501 según el proyecto.

Una ventaja operativa de la unión con brida es que permite el desmontaje del equipo para mantenimiento sin cortar la tubería. Su desventaja es que el empaque y los pernos requieren inspección periódica, especialmente en ambientes corrosivos.

Accesorios HDPE más utilizados en proyectos

Más allá del método de unión, los accesorios HDPE definen la geometría de la red. A continuación se listan los accesorios más frecuentes en proyectos de agua potable, alcantarillado e industria en Chile:

• Codo: cambia la dirección del trazado (11,25°; 22,5°; 45°; 90°). Disponible en versión para electrofusión o con extremos para fusión a tope.
• Tee igual o reducida: divide o une flujos. La versión igual tiene los tres extremos del mismo diámetro; la reducida combina dos diámetros.
• Reducción concéntrica o excéntrica: conecta dos tuberías de diferente diámetro. La reducción excéntrica mantiene la generatriz inferior alineada, útil en conducciones con arrastre de sólidos.
• Acoplamiento o manguito: une dos tramos de tubería en línea recta, por electrofusión o por compresión según el diámetro.
• Tapón y tapa: ciegan extremos de red o ramales fuera de servicio.
• Adaptador macho/hembra: transita entre el sistema HDPE y roscas BSP o NPT en instalaciones domiciliarias o de equipos.
• Collar de derivación (tapping saddle): permite conectar tuberías de derivación sobre la tubería principal sin cortar el servicio.

Normativa aplicable a conexiones HDPE en Chile

Los proyectos de tuberías y accesorios HDPE en Chile deben cumplir un marco normativo combinado de normas nacionales NCh y normas internacionales ISO. La siguiente tabla resume las principales normas aplicables:

Criterios técnicos para seleccionar el método de conexión correcto

La elección del tipo de conexión no depende de una sola variable. A continuación se presentan los criterios determinantes que deben evaluarse en conjunto:

Diámetro y SDR de la tubería

El SDR (Standard Dimension Ratio) indica la relación entre el diámetro exterior y el espesor de pared de la tubería HDPE. Un SDR menor implica mayor espesor de pared y mayor presión nominal. Las conexiones por electrofusión y por fusión a tope son compatibles con todos los SDR normalizados (SDR 11, SDR 13,6, SDR 17, SDR 26), siempre que se utilicen accesorios del mismo SDR que la tubería. Los accesorios de compresión, en cambio, están dimensionados para el diámetro exterior nominal, independientemente del SDR.

Presión nominal del sistema

Las uniones por termofusión —tanto electrofusión como fusión a tope— alcanzan resistencias a presión equivalentes o superiores al cuerpo de la tubería cuando se ejecutan dentro de los parámetros normativos. Los accesorios de compresión tienen presiones nominales máximas declaradas por el fabricante que deben verificarse contra la presión de diseño del sistema.

Temperatura de operación

El polietileno de alta densidad reduce su resistencia mecánica con el aumento de temperatura. Para sistemas que operan por encima de 40 °C (agua caliente, efluentes industriales), la presión nominal de diseño debe reducirse según el factor de derating correspondiente, y los accesorios deben ser aptos para esa temperatura. Las conexiones de electrofusión y fusión a tope mantienen su integridad en ese rango siempre que el material base sea el adecuado.

Condiciones de acceso y espacio en obra

En zanjas estrechas, cámaras subterráneas o instalaciones donde el espacio no permite posicionar una máquina de fusión a tope, las conexiones de electrofusión son la solución técnica adecuada. En superficies abiertas con buen acceso, la fusión a tope es más económica para grandes diámetros y volúmenes de unión.

Conexión con tuberías de otros materiales

Para conectar tuberías HDPE con tuberías de PVC, acero o concreto, se utilizan adaptadores con brida, uniones dresser o acoplamientos de transición. En sistemas de alcantarillado, los sistemas de junta rápida con anillo de goma permiten conectar tuberías HDPE corrugadas a cámaras de inspección de concreto cumpliendo los requisitos de estanqueidad del proyecto.

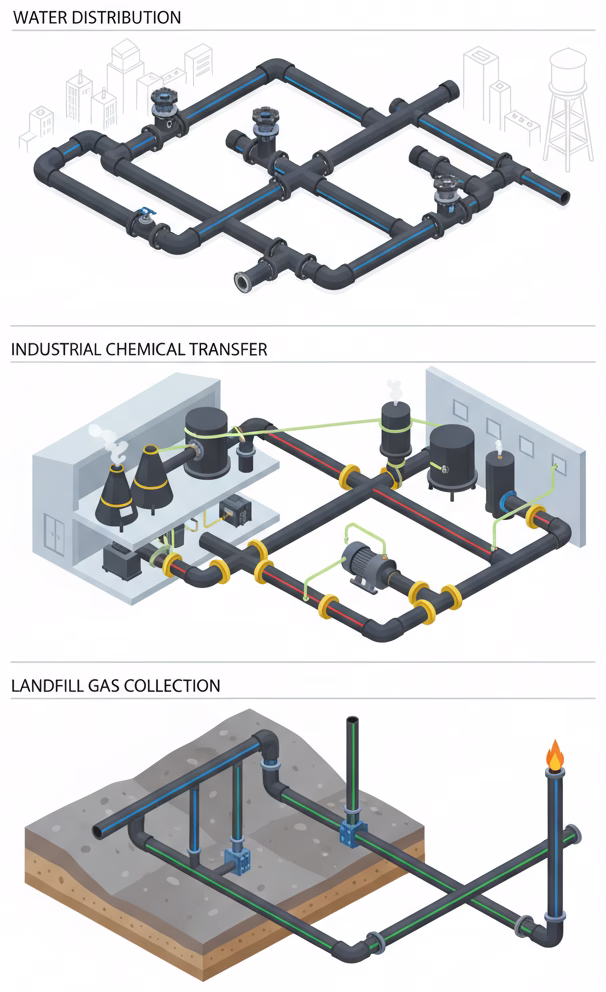

Aplicaciones por sector: cómo se usan las conexiones HDPE en Chile

Agua potable y sistemas de distribución

En sistemas de agua potable, las tuberías y accesorios HDPE son la solución dominante para redes de distribución nuevas y para la rehabilitación de redes existentes mediante relining. Las conexiones de electrofusión y los accesorios de compresión se usan en ramales domiciliarios y conexiones de pequeño diámetro; la fusión a tope predomina en las tuberías de aducción y distribución troncal.

Alcantarillado y drenaje

En sistemas de alcantarillado —tanto sanitario como pluvial— las tuberías de HDPE corrugadas de doble pared se instalan con conexiones de junta rápida con anillo de goma o con manguito electrosoldable para diámetros estructurales. Las sillas de derivación por electrofusión permiten realizar empalmes a la red de alcantarillado existente con mínima excavación. La resistencia química del HDPE frente a H₂S y ácidos presentes en aguas servidas es una de las razones que explican su adopción creciente en proyectos de alcantarillado en Chile.

Minería e industria

En la minería chilena —donde la conducción de pulpas, relaves, agua de proceso y reactivos es crítica— las tuberías HDPE con conexiones de fusión a tope y bridas son la solución técnica estándar para diámetros desde DN 63 hasta DN 1200 mm. La resina PE 100-RC, con resistencia mejorada a la propagación lenta de grietas, es el material especificado para condiciones de operación severas. Los accesorios HDPE para minería deben cumplir ISO 4427-3 en cuanto a requisitos dimensionales y de desempeño.

Riego agrícola y tecnificado

En riego tecnificado, los accesorios de compresión y los acoplamientos de conexión rápida para tubería HDPE de diámetros pequeños (DN 16 a DN 63 mm) permiten armar y desarmar rápidamente la red estacional. Para redes permanentes de riego a mayor presión, se prefiere la electrofusión.

AGRU Chile: accesorios y tuberías HDPE para proyectos exigentes

AGRU es un fabricante austríaco con presencia en Chile que produce tuberías y accesorios HDPE bajo estrictos controles de calidad alineados con ISO 4427 y las normas europeas equivalentes. La línea de accesorios HDPE de AGRU incluye conexiones de electrofusión, accesorios para fusión a tope, bridas y reducciones en resina PE 100 y PE 100-RC para proyectos de agua potable, alcantarillado, minería e industria.

Los accesorios HDPE de AGRU se fabrican con resinas certificadas que aseguran compatibilidad total de fusión con las tuberías del mismo material, eliminando el riesgo de incompatibilidad entre lotes o proveedores. El equipo técnico de AGRU Chile asesora en la selección del método de conexión, el SDR adecuado y la especificación completa de tuberías y accesorios para cada proyecto.

Para conocer en detalle las características técnicas de las tuberías HDPE disponibles, consulta nuestra guía completa de tubería HDPE.

Preguntas frecuentes sobre conexiones HDPE

¿Se puede unir una tubería HDPE con una tubería de PVC?

Sí, pero no mediante fusión. Para conectar tuberías HDPE con tuberías de PVC se utilizan adaptadores de transición mecánicos: adaptadores con brida, acoplamientos de agarre universal o uniones Dresser. En cada caso, la unión debe ser capaz de absorber las diferencias de módulo elástico entre ambos materiales, especialmente en sistemas con golpe de ariete.

¿Cuál es la diferencia entre SDR 11 y SDR 17 en términos de conexión?

El SDR determina el espesor de pared de la tubería HDPE, y por tanto la presión nominal que puede soportar. Un SDR 11 tiene mayor espesor que un SDR 17 para el mismo diámetro exterior, y por tanto mayor presión nominal. Para efectos de conexión, los accesorios HDPE se fabrican en el SDR correspondiente a la tubería; no es correcto fusionar un accesorio SDR 11 con una tubería SDR 17 de diferente espesor de pared sin evaluar la compatibilidad dimensional. La norma ISO 4427-3 especifica los requisitos para accesorios de cada SDR.

¿Cuánto tiempo dura una conexión por electrofusión?

Una conexión de electrofusión ejecutada conforme a ISO 11414 —con raspado adecuado del extremo de la tubería, limpieza con alcohol isopropílico, alineación correcta y parámetros de fusión leídos desde el código del accesorio— tiene una vida útil equivalente a la de la tubería HDPE, proyectada en más de 50 años bajo condiciones normalizadas de operación.

¿Qué diferencia hay entre un acoplamiento y un manguito en tuberías HDPE?

En la terminología técnica de tuberías HDPE, ambos términos se usan frecuentemente como sinónimos para el accesorio que une dos tramos de tubería en línea recta. Sin embargo, “manguito” suele referirse al accesorio de electrofusión de extremos lisos, mientras que “acoplamiento” puede referirse también a uniones mecánicas de compresión o de agarre externo. Es recomendable especificar siempre el tipo de unión (electrofusión o compresión) para evitar ambigüedades en los documentos de proyecto.

Conclusión

Las conexiones HDPE abarcan un conjunto de métodos y accesorios específicos que permiten construir sistemas de tuberías duraderos, herméticos y resistentes a la corrosión. La elección entre electrofusión, fusión a tope, compresión o brida no es arbitraria: depende del diámetro, el SDR, la presión de operación, las condiciones de acceso en obra y los requerimientos normativos del proyecto según NCh e ISO 4427.

Entender estas diferencias permite especificar correctamente desde la etapa de ingeniería, evitar incompatibilidades en terreno y asegurar la integridad del sistema durante su vida útil completa. Para sistemas de agua potable, alcantarillado, minería o riego en Chile, las tuberías y accesorios HDPE representan la solución técnica de alta resistencia con menor costo total de ciclo de vida.
