¿Qué es una transición HDPE a metal y cuándo se necesita?

Las transiciones HDPE a metal permiten conectar tuberías de polietileno de alta densidad con componentes metálicos —válvulas, bombas, bridas de acero— de forma hermética y duradera, sin comprometer la integridad del sistema. Existen tres soluciones principales para este propósito: adaptadores de brida con stub end, conexiones roscadas (rosca macho o rosca hembra) y acoples mecánicos, cada uno adecuado según la presión de trabajo, el diámetro y la aplicación específica del proyecto.

En sistemas de tuberías industriales, de agua potable o riego, es frecuente que la red incluya tramos de tubería HDPE combinados con componentes metálicos o accesorios roscados: válvulas de acero, equipos de bombeo, manifolds o uniones bridadas heredadas de instalaciones anteriores. La interfaz entre ambos materiales —plástico y metálico— representa uno de los puntos más críticos del sistema, porque concentra diferencias de rigidez, coeficientes de expansión térmica distintos y cargas mecánicas transversales.

Seleccionar el accesorio de transición incorrecto puede generar fugas, aflojamiento de uniones por fatiga o, en el peor caso, la rotura del componente más débil de la conexión. Este artículo explica con detalle los tipos de transición metal-HDPE disponibles en el mercado chileno, sus criterios de selección, las normas técnicas aplicables y las consideraciones de instalación que garantizan un desempeño correcto durante toda la vida útil del sistema.

Necesitas asesoria tecnica para tu proyecto? Habla con un especialista AGRU

¿Qué es una transición HDPE a metal y cuándo se necesita?

Una transición HDPE a metal es un accesorio de interfaz que une mecánica o hidráulicamente una tubería HDPE con un componente metálico —ya sea de acero al carbono, acero inoxidable, fierro dúctil u otro material ferroso o no ferroso. Su función es mantener la estanqueidad del sistema, absorber las diferencias dimensionales entre ambos materiales y transmitir los esfuerzos de presión interna sin generar concentraciones de tensión que comprometan la unión.

Se requiere una transición cuando el diseño del sistema contempla:

• Conexión a válvulas metálicas: compuertas, mariposas o de bola con extremos bridados o roscados.
• Interfaz con bombas hidráulicas: la descarga o succión de equipos centrífugos generalmente es bridada en acero.
• Integración con redes existentes: tramos de tuberías de acero o fierro que se rehabilitan parcialmente con HDPE.
• Instalaciones de riego tecnificado: donde los cabezales de filtrado y fertilización son metálicos y la red de distribución es HDPE.
• Aplicaciones en plantas industriales: donde los manifolds de proceso son de acero y las líneas de transporte son tuberías HDPE.

Tipos de accesorios para unir tuberías HDPE con metal

Existen cuatro categorías principales de accesorios de transición. La selección depende del tipo de conexión en el componente metálico, la presión nominal del sistema, el diámetro de la tubería y si la unión debe ser desmontable o permanente.

1. Adaptador de brida con stub end (cuello de brida)

El sistema de bridas es la solución más utilizada para unir tuberías HDPE con válvulas, bombas u otros equipos metálicos bridados. Se compone de dos elementos: el stub end (también llamado cuello de brida o backing ring en terminología anglosajona, aunque en Chile se prefiere “anillo de respaldo”) y la contrabrida metálica de acero o fierro dúctil.

El stub end se suelda al extremo de la tubería HDPE mediante termofusión a tope o electrofusión, según el diámetro y la especificación del proyecto. La contrabrida metálica queda libre y se aprieta contra la brida del componente metálico mediante pernos, generando la presión de contacto necesaria para garantizar la estanqueidad.

• Ventaja principal: la unión es desmontable, lo que permite mantenimiento de válvulas y equipos sin cortar la tubería.
• Presión de trabajo: disponible en PN10 y PN16, compatible con la mayoría de sistemas industriales e hidráulicos en Chile.
• Diámetros: desde DN 20 hasta DN 630 y superiores, según fabricante y serie dimensional SDR.
• Consideración de instalación: el torque de apriete de los pernos debe seguir un patrón cruzado y respetar los valores definidos para la serie de bridas (habitualmente DIN 2501 o ANSI B16.5).

2. Transición TF HDPE (termofusión) con extremo metálico roscado

El accesorio de transición TF HDPE —también denominado fitting de transición— es un componente fabricado con un cuerpo de polietileno de alta densidad en un extremo (apto para soldadura por termofusión a tope o electrofusión) y un inserto metálico roscado en el otro extremo, que puede ser rosca hembra o rosca macho, en acero inoxidable o latón.

Este tipo de accesorio es ideal para conectar tuberías HDPE a componentes metálicos con extremos roscados: manómetros, válvulas de paso, purgas automáticas, sensores de presión o niples de acero en sistemas industriales y de riego.

• Rosca macho: el inserto metálico posee hilo exterior (macho) para conectar a una conexión hembra metálica o plástica.
• Rosca hembra: el inserto tiene rosca interior para recibir un niple o accesorio macho metálico.
• Estándar de rosca: generalmente BSP (ISO 228) o NPT, según la especificación del proyecto.
• Unión al HDPE: el extremo de polietileno se conecta a la tubería mediante soldadura por termofusión a tope (TF HDPE) o mediante una conexión de electrofusión, asegurando continuidad del sistema plástico.

REGLA IMPORTANTE: Las uniones roscadas en transiciones metal-HDPE no deben quedar sometidas a esfuerzos de flexión ni a cargas transversales. Si el componente metálico genera vibración (bombas, compresores), se debe instalar una junta de expansión o un tramo flexible entre la transición y el equipo para proteger la rosca y el cuerpo del accesorio.

3. Acoples mecánicos y uniones de compresión

Los acoples mecánicos —como los de tipo Gibault o los collarines de reparación— permiten conectar tuberías HDPE con tuberías metálicas de diámetro equivalente sin necesidad de soldadura. Son especialmente útiles en reparaciones de emergencia o en puntos de la red donde no es posible aplicar termofusión ni electrofusión.

Aunque son soluciones válidas para ciertos contextos, presentan limitaciones: mayor sensibilidad a las cargas axiales, necesidad de anclaje firme en ambos extremos y restricciones de presión que generalmente no superan PN10 en instalación permanente.

4. Conexiones de electrofusión con transición integrada

Para diámetros menores (hasta DN 110 aproximadamente), existen accesorios de electrofusión con transición integrada: el cuerpo del accesorio posee resistencias eléctricas embebidas en el extremo HDPE (para fusión con la tubería) y un inserto metálico roscado en el otro extremo. La unión al polietileno mediante electrofusión garantiza una interfaz molecular que elimina el riesgo de deslizamiento bajo presión.

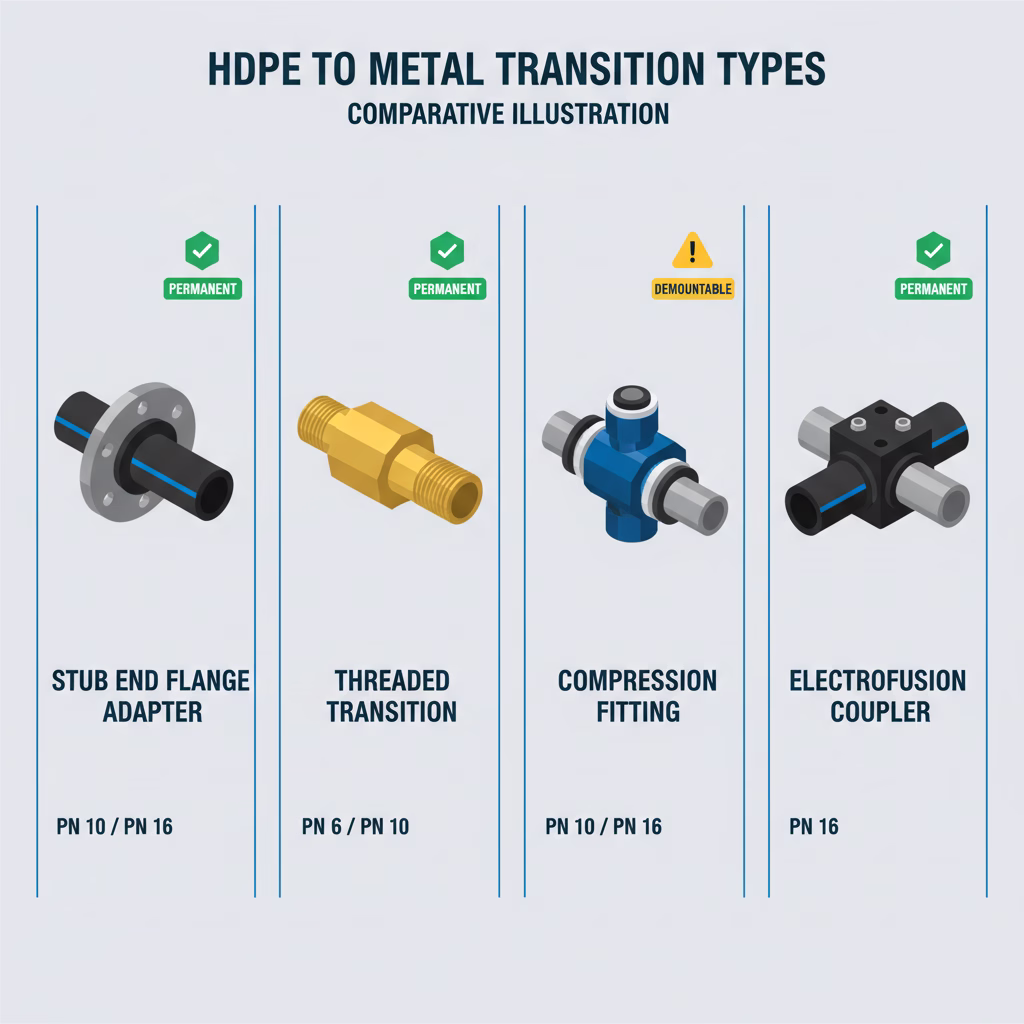

Tabla comparativa: tipos de transición HDPE a metal

¿Cómo seleccionar la transición correcta para cada proyecto?

La selección del accesorio de transición debe realizarse considerando cinco variables técnicas: la presión nominal del sistema, el diámetro nominal de la tubería, el tipo de extremo del componente metálico (bridado, roscado o liso), la necesidad o no de desmontaje futuro y las condiciones de servicio (temperatura, fluido transportado, exposición UV, agresividad química).

Consideraciones técnicas de instalación

Quieres ver AGRU aplicada en proyectos reales? Conoce nuestros casos de exito

Soldadura por termofusión en el extremo HDPE

La unión del stub end o del fitting de transición a la tubería HDPE debe realizarse conforme al procedimiento de soldadura por termofusión o electrofusión según corresponda. Para termofusión a tope, los parámetros de temperatura (210–220 °C en el plato calefactor), presión de fusión y tiempo de enfriamiento deben ajustarse al diámetro y al SDR de la tubería, siguiendo la norma ISO 12176-1.

Es fundamental que el operador esté calificado y que las condiciones ambientales —especialmente el viento y la temperatura ambiente— se controlen durante el proceso de fusión. Una unión mal ejecutada en el punto de transición compromete todo el sistema, ya que es el punto de mayor concentración de esfuerzos.

Apriete de bridas y control de torque

El apriete de los pernos en una unión bridada HDPE-metal requiere especial cuidado: a diferencia del acero, el polietileno de alta densidad tiene cierto grado de fluencia bajo carga sostenida (creep), lo que puede generar una pérdida de pretensión en los pernos con el tiempo. Se recomienda:

• Utilizar arandelas de distribución de carga en el lado HDPE para reducir la presión puntual sobre el material plástico.
• Realizar un re-apriete de los pernos entre 12 y 24 horas después de la instalación inicial y antes de poner el sistema en presión.
• Respetar los torques máximos especificados por el fabricante del stub end para no superar el límite elástico del material.
• Utilizar juntas de goma EPDM o NBR de dureza adecuada entre las superficies de sellado.

Anclaje y soporte estructural de la transición

El punto de transición metal-HDPE debe estar soportado de forma independiente tanto en el lado metálico como en el lado plástico. La diferencia de rigidez entre ambos materiales genera un punto de inflexión mecánica que, sin un soporte adecuado, puede concentrar esfuerzos de flexión sobre la unión y provocar fatiga prematura. En redes de agua potable enterradas, se recomienda instalar un bloque de anclaje de hormigón en el cambio de material.

Aplicaciones en Chile: agua potable, industrial y riego

En el mercado chileno, las transiciones HDPE a metal tienen alta demanda en tres sectores principales. En redes de agua potable, los proyectos de renovación de redes utilizan tubería HDPE como material de reemplazo de tuberías de asbesto cemento o fierro fundido, requiriendo transiciones en cada punto de conexión con válvulas de sectorización metálicas existentes. La norma NCh 399 regula los materiales en contacto con agua potable, y los accesorios de transición deben contar con la certificación sanitaria correspondiente.

En aplicaciones industriales —plantas de celulosa, minería, plantas de tratamiento de aguas servidas— las tuberías HDPE se conectan a manifolds de acero, intercambiadores de calor y equipos de proceso mediante bridas PN10 o PN16, aprovechando la resistencia química del HDPE frente a álcalis, ácidos y soluciones salinas que atacarían el acero sin recubrimiento. Para conocer más sobre las propiedades del material base, revisar qué es el HDPE y cuáles son sus características técnicas.

En sistemas de riego tecnificado, especialmente en las regiones norte y centro de Chile, los cabezales de riego con filtros de arena y fertirrigación son generalmente metálicos, mientras que la red de distribución se construye con tuberías de polietileno de alta densidad. Las transiciones TF HDPE con rosca macho o hembra permiten conectar ambos sistemas de forma rápida y confiable.

Soluciones AGRU para transiciones HDPE a metal

AGRU Chile ofrece accesorios de transición para sistemas de tuberías HDPE que cumplen con los estándares ISO 4427 e ISO 11414, fabricados en resina PE 100-RC de alta resistencia a la fisuración por estrés. El catálogo incluye stub ends y adaptadores de brida en diámetros desde DN 20 hasta DN 630, disponibles en series SDR 11 y SDR 17, compatibles con contrabridas metálicas en configuración PN10 y PN16.

Los fittings de transición con inserto roscado —tanto en configuración rosca macho como rosca hembra en acero inoxidable— están disponibles para conexión mediante termofusión a tope (TF HDPE) o electrofusión, según el diámetro y los requerimientos del proyecto. Para una visión completa del sistema de tuberías HDPE y sus accesorios, revisar la guía completa de tubería HDPE disponible en el blog.

El equipo técnico de AGRU Chile puede apoyar la especificación del accesorio correcto para cada proyecto, incluyendo la revisión de las condiciones de servicio, la selección del SDR adecuado y la verificación del cumplimiento normativo con NCh e ISO.

Conclusión

La transición HDPE a metal es una etapa crítica en el diseño de sistemas de tuberías de polietileno de alta densidad. Seleccionar el accesorio correcto —adaptador de brida con stub end, fitting de transición TF HDPE con rosca, acople mecánico o conexión de electrofusión— depende de variables técnicas precisas: presión nominal, diámetro, tipo de extremo metálico y necesidad de desmontaje. Una instalación correctamente ejecutada, con los torques de apriete controlados y el soporte estructural adecuado, garantiza la estanqueidad y la vida útil del sistema en cualquier aplicación, ya sea agua potable, industrial o riego.

Ignorar los detalles de instalación en este punto —especialmente el control del creep en bridas y el soporte en el cambio de material— es la causa más frecuente de fallas en sistemas que, de otro modo, tendrían una vida útil de varias décadas.
