Definición del sistema de dimensiones en tubería HDPE

Las dimensiones de la tubería HDPE se definen por el diámetro exterior nominal (DN) y la relación de dimensión estándar (SDR), parámetros que determinan directamente el espesor de pared y la presión nominal admisible del sistema. Esta guía entrega las tablas de referencia y criterios técnicos necesarios para especificar correctamente tuberías de polietileno de alta densidad según las normas ISO 4427 y NCh vigentes en Chile.

Cuando un ingeniero o proyectista enfrenta la tarea de especificar una tubería HDPE, la primera dificultad práctica es relacionar tres variables interdependientes: el diámetro exterior de la tubería, el espesor de pared y la presión de trabajo. A diferencia del acero o el cobre, donde el diámetro nominal puede corresponder a una medida interior aproximada, en las tuberías HDPE el sistema de medición parte del diámetro exterior como dimensión fija y controlada. Esto significa que, ante un mismo DN, el diámetro interior varía según el SDR elegido.

Esta diferencia metodológica genera errores frecuentes en la etapa de especificación: seleccionar un SDR inadecuado para la presión del sistema, subestimar el espesor de pared requerido para aplicaciones en minería o distribución de gas, o bien solicitar cotización con datos insuficientes al proveedor. El objetivo de este artículo es entregar una guía técnica clara, con tablas de dimensiones reales y criterios de selección basados en norma, para que ingenieros y equipos de proyecto en Chile puedan especificar con precisión.

Necesitas asesoria tecnica para tu proyecto? Habla con un especialista AGRU

Definición del sistema de dimensiones en tubería HDPE

El polietileno de alta densidad es un polímero termoplástico derivado del etileno que, al procesarse para fabricar tuberías, requiere un sistema de dimensionamiento distinto al de los materiales tradicionales como el acero. La norma internacional ISO 4427 —adoptada en Chile como referencia técnica para tuberías HDPE de agua potable y saneamiento— establece que la dimensión de control es el diámetro exterior nominal (DN/OD), expresado en milímetros.

A partir del diámetro exterior, el SDR (Standard Dimension Ratio) determina la relación entre ese diámetro y el espesor de pared mínimo. La fórmula es:

SDR = DN (mm) / e (mm)
Donde: DN = diámetro exterior nominal | e = espesor de pared mínimo

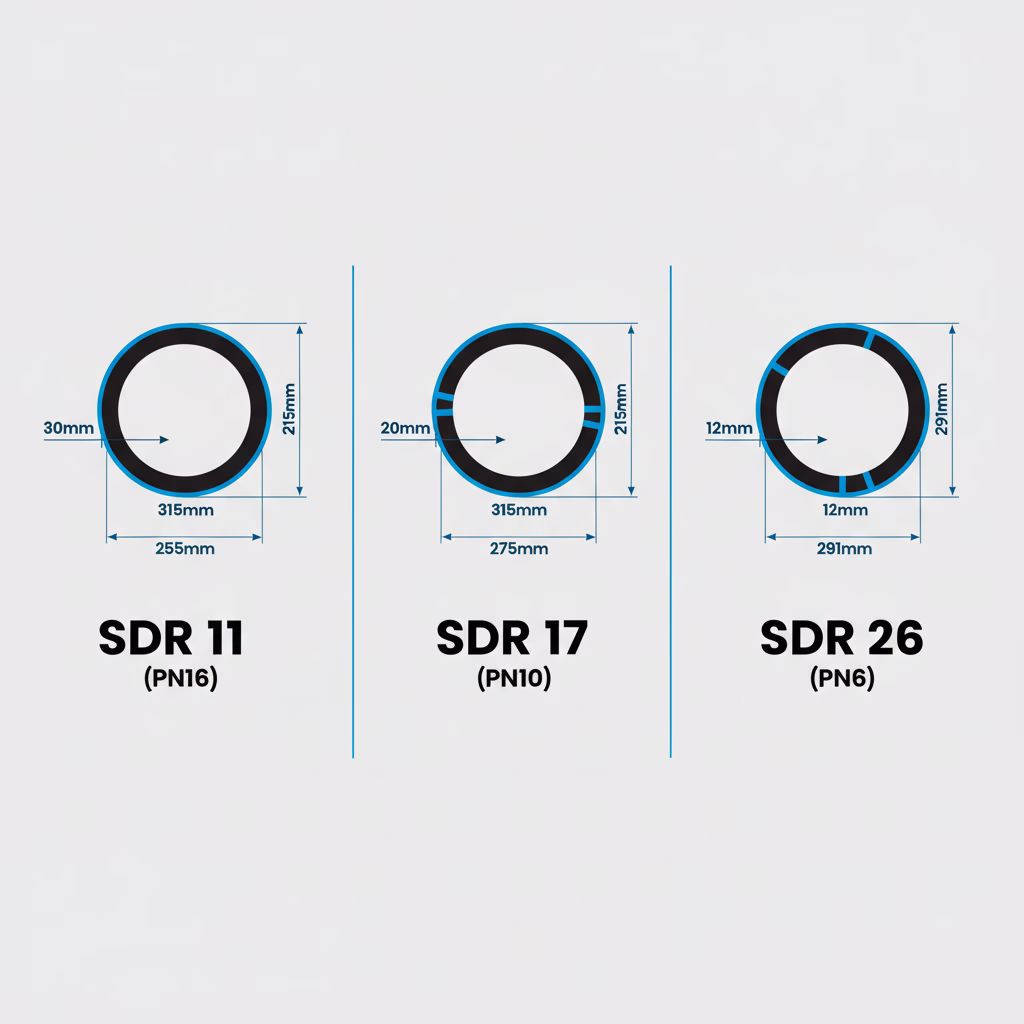

Un SDR menor implica una pared más gruesa en relación al diámetro, lo que se traduce en mayor presión admisible. Esta lógica es fundamental para entender las tablas de dimensiones: a mayor SDR, mayor ligereza y menor presión de trabajo; a menor SDR, mayor rigidez y mayor resistencia a la presión interna.

Relación entre SDR y presión nominal (PN)

La presión nominal de una tubería HDPE depende del SDR y de la resistencia mínima requerida (MRS) del polímero base. Para tuberías fabricadas con resina PE 100, la tensión de diseño admisible a 20 °C es de 8 MPa. La fórmula de cálculo de presión nominal es:

PN = (2 × σ) / (SDR − 1)
Donde: σ = tensión de diseño del material (MPa)

Esto explica por qué la selección del SDR no es arbitraria: debe responder a la presión máxima de operación del sistema, con los factores de seguridad correspondientes según la aplicación —agua potable, minería, alcantarillado o distribución de gas.

Tabla de dimensiones tubería HDPE: DN, SDR, espesor de pared y PN

Quieres ver AGRU aplicada en proyectos reales? Conoce nuestros casos de exito

La siguiente tabla presenta las dimensiones más utilizadas en Chile para tuberías HDPE PE 100, según ISO 4427. Los valores de espesor de pared (e) están expresados en milímetros y corresponden al mínimo nominal. La presión nominal (PN) está calculada a 20 °C para resina PE 100.

Fuente: ISO 4427-2. Valores de espesor de pared mínimo en milímetros para PE 100. Los valores marcados con “—” no están contemplados como combinación estándar en la norma para ese rango dimensional. La presión nominal (PN) está referida a 20 °C y agua. Para otras temperaturas o fluidos, aplicar los factores de corrección correspondientes.

REGLA IMPORTANTE: Las presiones nominales de esta tabla están calculadas para operación continua a 20 °C con agua. Para aplicaciones en minería con pulpas abrasivas, distribución de gas u operación a temperatura elevada, el especialista debe aplicar los factores de corrección normativos correspondientes y validar con el proveedor técnico.

¿Cómo leer la tabla de dimensiones para especificar correctamente?

La especificación correcta de una tubería HDPE requiere definir como mínimo tres parámetros: el diámetro exterior nominal (DN) en milímetros, el SDR y el grado de resina (PE 80 o PE 100). Con estos tres datos, el diámetro exterior de la tubería queda fijo y el espesor de pared queda determinado por la fórmula SDR.

Por ejemplo, para especificar una tubería destinada a conducción de agua potable con presión de diseño de 12 bar, se debe seleccionar una combinación cuya PN supere la presión de operación con el margen de seguridad aplicable. Una tubería DN 200, SDR 13,6, PE 100 entrega PN 12,5 bar con un espesor de pared de 14,7 mm: una opción técnicamente válida para esa condición.

Parámetros que se deben incluir en una especificación técnica completa

• Diámetro exterior nominal (DN/OD): expresado en milímetros según la serie ISO.
• SDR: relación de dimensión estándar que define el espesor de pared.
• Grado de polímero: PE 80 o PE 100 (o PE 100-RC para condiciones de instalación exigentes).
• Presión nominal (PN): verificada para las condiciones de operación reales del sistema.
• Norma de referencia: ISO 4427 para agua, ISO 4437 para gas, u otra norma NCh aplicable.
• Color de identificación: negro con franjas azules (agua potable), amarillo o negro con franjas amarillas (gas), negro liso (uso general/minería).
• Longitud nominal: generalmente 6 o 12 metros por barra, o en rollo para diámetros menores.

Aplicaciones en Chile según dimensión y SDR

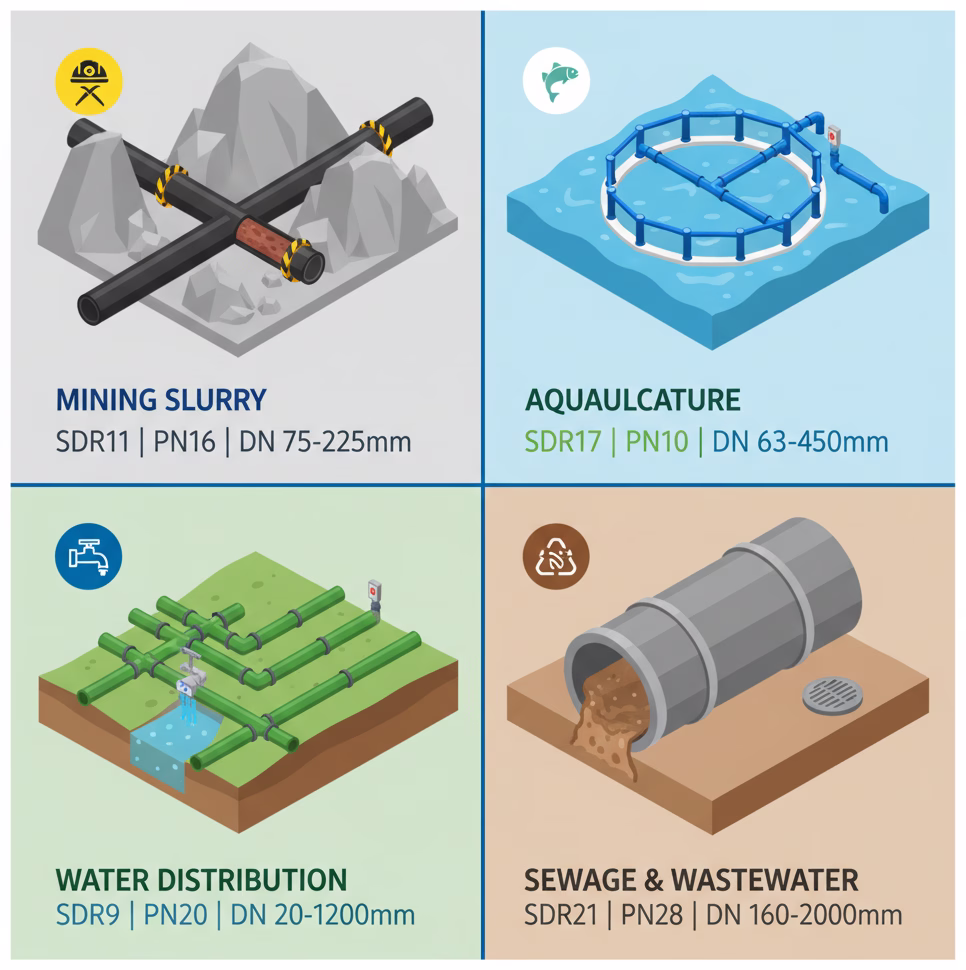

La selección dimensional de una tubería HDPE varía según la aplicación específica. En Chile, los sectores que más demandan tuberías HDPE son la minería, el agua potable, el alcantarillado y la agricultura, cada uno con requerimientos de presión y diámetro distintos.
