Respuesta rapida
La protección del concreto con HDPE consiste en revestir estructuras de hormigón con láminas de polietileno de alta densidad que actúan como barrera física frente a agentes químicos, humedad y abrasión, prolongando significativamente la vida útil de la obra.
La protección del concreto con HDPE consiste en revestir estructuras de hormigón con láminas de polietileno de alta densidad que actúan como barrera física frente a agentes químicos, humedad y abrasión, prolongando significativamente la vida útil de la obra. Esta solución se ha consolidado en Chile como una de las alternativas técnicas más robustas para infraestructura sanitaria, minera e industrial donde el hormigón queda expuesto a condiciones severas de operación.
El hormigón es uno de los materiales de construcción más utilizados en Chile, pero presenta una debilidad estructural relevante: su porosidad lo hace vulnerable a la penetración de líquidos agresivos, ácidos, álcalis, sulfatos y gases corrosivos. En plantas de tratamiento de aguas residuales, cámaras de inspección, balsas de contención, canales industriales y estructuras subterráneas, el deterioro del concreto no revestido puede comprometer la integridad de la obra en plazos relativamente cortos, generando riesgos ambientales, fugas no controladas y costos de reparación elevados.
Frente a este escenario, los revestimientos protectores de hormigón fabricados en HDPE (polietileno de alta densidad) ofrecen una respuesta técnicamente validada: impermeabilizan la superficie, eliminan la permeación de sustancias químicas agresivas y se integran mecánicamente al hormigón mediante sistemas de anclaje que garantizan la adherencia sin adhesivos ni tratamientos superficiales complejos. Este artículo revisa en detalle qué es la protección de concreto con HDPE, cómo funciona, en qué aplicaciones se especifica y cuáles son sus ventajas técnicas para proyectos de infraestructura en Chile.
Necesitas asesoria tecnica para tu proyecto? Habla con un especialista AGRU
¿Qué es el revestimiento de protección de concreto con HDPE?
El revestimiento de protección de concreto con HDPE es un sistema constructivo que consiste en instalar láminas o placas de polietileno de alta densidad en el encofrado antes del vaciado del hormigón. Una vez que el concreto fragua, la lámina queda embebida en la masa, formando una superficie continua e impermeable que protege la cara interior o exterior de la estructura.
A diferencia de las pinturas epóxicas o los recubrimientos cementosos, que se aplican sobre el hormigón endurecido y dependen de la adhesión superficial, el sistema de liner HDPE se integra mecánicamente al concreto desde el proceso de vaciado. Esto elimina el riesgo de delaminación por presiones hidrostáticas, variaciones térmicas o movimientos estructurales.
El elemento clave de este sistema es el anclaje: las láminas HDPE para protección de hormigón incorporan en su cara posterior una serie de resaltes, clavijas o perfiles tipo “stud” que quedan atrapados en la masa de concreto durante el vaciado. Este mecanismo de anclaje mecánico garantiza la unión permanente entre el polímero y el hormigón sin necesidad de adhesivos, resolviendo uno de los problemas históricos de los revestimientos aplicados en postconstrucción.
Concepto clave: sistema CPL (Concrete Protection Liner)
El término CPL (Concrete Protection Liner) designa el conjunto completo de lámina de HDPE con anclajes integrados, concebido específicamente para quedar embebido en hormigón. No debe confundirse con geomembranas de impermeabilización convencionales, que se instalan sobre superficies ya construidas y no poseen el perfil de anclaje estructural.

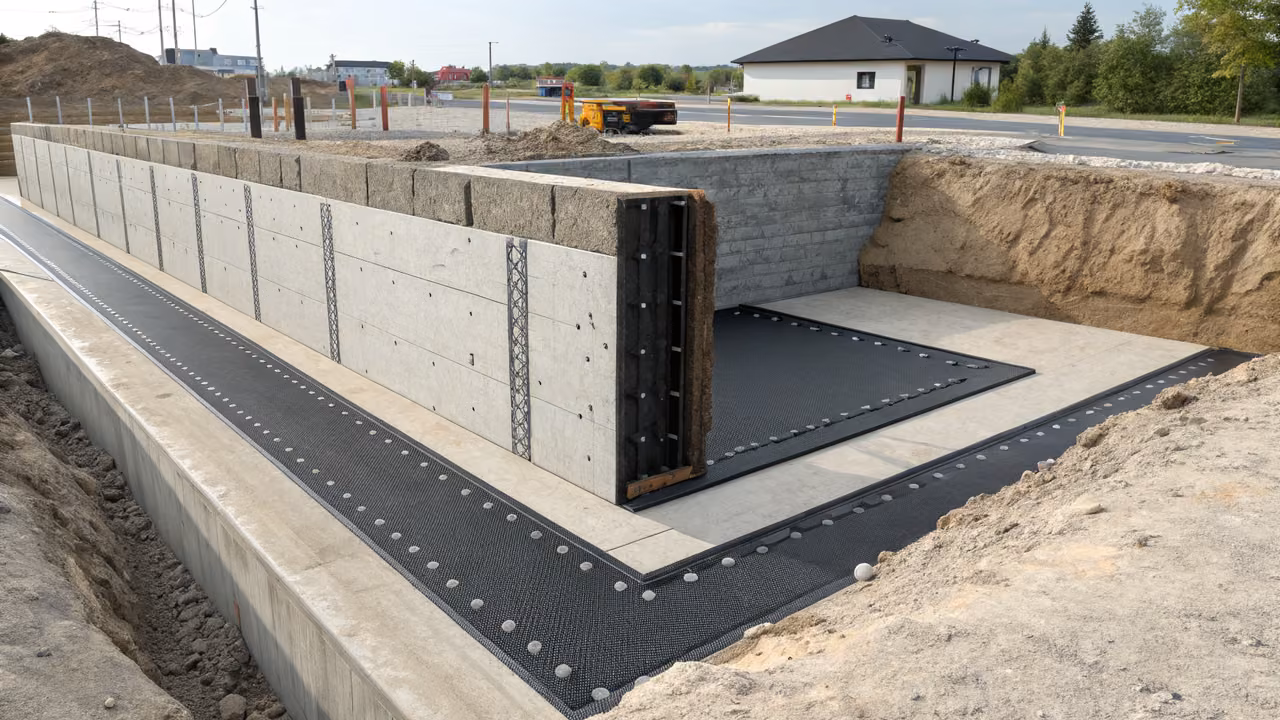

¿Cómo funciona el sistema de anclaje del liner HDPE en el hormigón?
El funcionamiento del anclaje es el aspecto más relevante para comprender la diferencia técnica entre un CPL y otros revestimientos de hormigón. Durante la etapa de encofrado, las láminas de HDPE se posicionan con la cara lisa hacia el interior del encofrado —que quedará como la superficie expuesta al fluido o agente agresivo— y la cara con anclajes hacia el interior del vaciado.
Al verter el hormigón, la mezcla rodea y envuelve los resaltes de anclaje, generando un trabe mecánico. Una vez que el concreto alcanza su resistencia de diseño, la lámina y la estructura forman un conjunto monolítico. La resistencia al arranque depende de la geometría del anclaje y de la calidad del hormigón, y puede calcularse de acuerdo a las cargas hidrostáticas y los esfuerzos de presión negativa que la estructura deberá soportar.
Un aspecto crítico del proceso es la unión entre láminas adyacentes. Las juntas se realizan mediante soldadura por termofusión o extrusión, técnica que permite obtener una membrana continua y sin puntos de fuga. La calidad de las soldaduras se verifica mediante ensayos de cizalle y pelado conforme a estándares internacionales, asegurando que la junta sea al menos tan resistente como el material base.
Propiedades técnicas del HDPE como material protector
El polietileno de alta densidad reúne un conjunto de propiedades físicas y químicas que lo posicionan como uno de los materiales más adecuados para la protección de estructuras de concreto en ambientes industriales y sanitarios.
| Propiedad | Valor típico HDPE | Relevancia para protección de hormigón |
|---|---|---|
| Densidad | 0,941–0,965 g/cm³ | Alta resistencia química sin incremento de peso estructural relevante |
| Resistencia a la tracción | 20–35 MPa | Soporta presiones hidrostáticas y movimientos diferenciales |
| Elongación en rotura | >600% | Alta flexibilidad; absorbe asentamientos sin fisurarse |
| Resistencia química (ácidos fuertes) | Excelente (pH 1–13) | Protege el hormigón de ácido sulfúrico, clorhídrico, soda cáustica, etc. |
| Permeabilidad al vapor de agua | Muy baja (<0,01 g·mm/m²·día) | Impermeabilización efectiva frente a fluidos agresivos |
| Resistencia a rayos UV | Alta (con negro de carbono 2–3%) | Durabilidad en aplicaciones expuestas a la intemperie |
| Rango de temperatura de servicio | -40°C a +60°C | Compatible con condiciones climáticas extremas presentes en Chile |
| Vida útil estimada | >50 años | Prolonga la vida útil de las estructuras de hormigón protegidas |
La combinación de impermeabilidad, resistencia química y flexibilidad hace que el HDPE sea superior a los revestimientos epóxicos en entornos donde se producen ciclos de llenado y vaciado, variaciones de temperatura o presencia de H₂S (ácido sulfhídrico), compuesto especialmente agresivo para el hormigón en sistemas de alcantarillado.

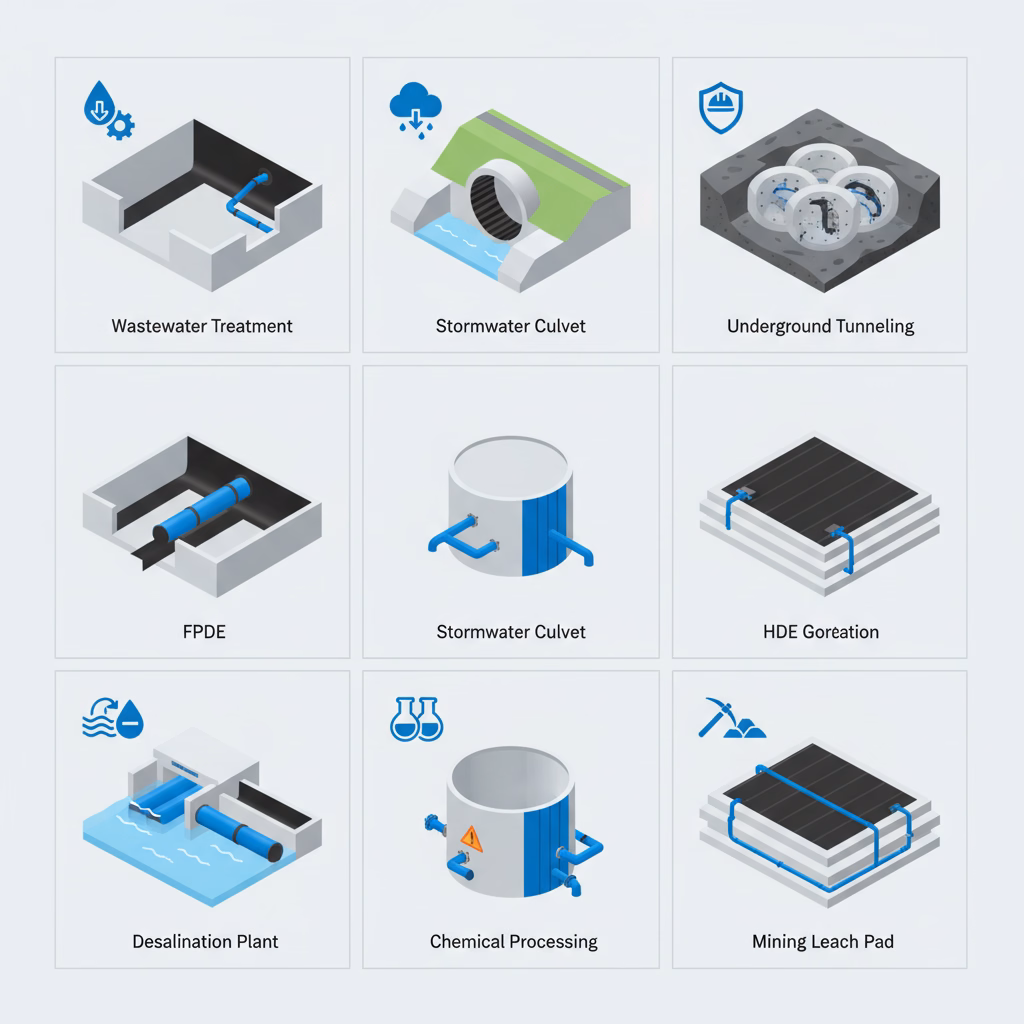

Aplicaciones de los revestimientos HDPE para protección de concreto
Los revestimientos protectores de hormigón en HDPE se especifican en una amplia gama de infraestructuras industriales, sanitarias y ambientales. A continuación se describen las principales aplicaciones en el contexto chileno.
Plantas de tratamiento de aguas residuales
Quieres ver AGRU aplicada en proyectos reales? Conoce nuestros casos de exito
Es la aplicación más extendida a nivel mundial. Los reactores, cámaras de contacto, digestores anaeróbicos y cámaras de inspección están expuestos de manera permanente a agentes biológicos y químicos que degradan el hormigón: ácido sulfúrico generado por bacterias del género Thiobacillus, grasas, detergentes y efluentes industriales. El liner HDPE actúa como membrana impermeabilizante continua que elimina el contacto directo entre el fluido y la masa de concreto, preservando la resistencia estructural de la obra.
Canales y estructuras de conducción industrial
En la industria minera, celulosa y química, los canales de conducción de efluentes ácidos o alcalinos requieren impermeabilización total para evitar la infiltración al suelo y la corrosión del hormigón. El revestimiento de HDPE garantiza la impermeabilidad incluso frente a soluciones concentradas de ácido sulfúrico, ácido clorhídrico o álcali, sustancias que destruirían el concreto sin protección en pocas semanas.
Cámaras y pozos de inspección subterráneos
Las cámaras de inspección subterráneas son especialmente vulnerables a la corrosión por H₂S en sistemas de alcantarillado. El uso de protectores de concreto prefabricados o sistemas CPL instalados in situ permite extender la vida útil de estas estructuras de 10–15 años (sin protección) a más de 50 años con liner HDPE correctamente instalado y soldado.
Balsas y estanques de contención ambiental
En instalaciones de gestión de residuos industriales, relaves mineros y embalses de agua industrial, las balsas de concreto requieren una membrana impermeabilizante que evite fugas al subsuelo. El liner HDPE, gracias a su baja permeabilidad y resistencia química, cumple esta función de barrera ambiental primaria, protegiendo tanto la estructura como el entorno.
Tuberías de hormigón con liner interior
En proyectos de grandes colectores de alcantarillado, es posible prefabricar tuberías de hormigón que incorporan el liner HDPE en su interior desde la planta de prefabricación. Esta solución combina la resistencia estructural del concreto armado con la protección química del polietileno, eliminando la necesidad de aplicar revestimientos adicionales en obra.
Condiciones donde el CPL/Liner HDPE es la solución recomendada:
- Exposición permanente a ácidos o álcalis (pH <4 o >11)
- Presencia de H₂S en sistemas de alcantarillado
- Estructuras subterráneas con nivel freático alto
- Obras con vida útil de diseño superior a 30 años
- Proyectos con restricciones de mantenimiento posteriores
- Balsas de contención ambiental reguladas
Condiciones que requieren evaluación específica:
- Estructuras con geometría muy compleja o radios mínimos
- Obras donde el encofrado no admite la preinstalación del liner
- Zonas con alta actividad sísmica (requiere diseño de juntas especial)
- Exposición a hidrocarburos aromáticos concentrados
- Temperaturas de proceso superiores a 60°C de manera continua
Beneficios técnicos del revestimiento HDPE frente a otras soluciones de protección de hormigón
La elección del sistema de protección de concreto debe sustentarse en criterios técnicos objetivos. A continuación se presenta una comparación de los atributos más relevantes entre el liner HDPE y los sistemas alternativos más utilizados en Chile.
- Durabilidad superior: El HDPE como material protector no es afectado por la corrosión electroquímica, la carbonatación ni el ataque por sulfatos. A diferencia de los epóxicos, no se degrada por ciclos de humectación y secado, ni presenta fragilización por exposición a rayos UV cuando incorpora aditivos estabilizadores.
- Impermeabilidad intrínseca: La impermeabilización del HDPE no depende de un recubrimiento superficial que pueda degradarse; es una propiedad inherente al material plástico de alta densidad, que presenta prácticamente permeabilidad nula a líquidos acuosos.
- Flexibilidad y resistencia al impacto: La alta elongación en rotura del polietileno le permite absorber micro-fisuras y asentamientos diferenciales del hormigón sin que el revestimiento se agriete o desprenda, a diferencia de materiales rígidos como el mortero de resina o los recubrimientos cerámicos.
- Instalación integrada al proceso constructivo: El sistema CPL se instala durante el encofrado, sin necesidad de una segunda etapa constructiva. Esto reduce tiempos de obra y elimina los riesgos de preparación superficial (sandblasting, aplicación en condiciones de humedad, etc.) asociados a los revestimientos postcurado.
- Resistencia química amplia: El polietileno de alta densidad es resistente a la gran mayoría de los ácidos inorgánicos, álcalis, sales y solventes polares a temperatura ambiente. Consultar tabla de compatibilidad química específica para concentraciones y temperaturas extremas.
- Mínimo mantenimiento: Una vez instalado y soldado correctamente, el liner HDPE no requiere mantenimiento periódico ni reaplicaciones, lo que reduce los costos operacionales durante toda la vida útil de la estructura.
CONSIDERACIÓN TÉCNICA IMPORTANTE: La durabilidad del sistema depende directamente de la calidad de las soldaduras entre láminas. Un liner HDPE con juntas deficientes puede presentar fugas incluso si el material base es de alta calidad. Es imprescindible que las soldaduras sean ejecutadas por operadores certificados y verificadas mediante ensayos de vacío o presión de aire conforme a los protocolos de control de calidad establecidos en el proyecto.
Proceso de instalación del liner HDPE en estructuras de hormigón
La correcta instalación del revestimiento de HDPE es determinante para el desempeño del sistema. El proceso general comprende las siguientes etapas:
1. Diseño y cálculo del sistema
Se determina el espesor de la lámina de HDPE en función de las cargas hidrostáticas, la agresividad química del fluido contenido y la vida útil de diseño. Los espesores más utilizados en protección de concreto van de 2,0 mm a 6,0 mm, dependiendo de la aplicación.
2. Prefabricación y corte de láminas
Las láminas o paneles de HDPE se cortan y prefabrican en taller según los planos de la estructura. Las uniones en taller se realizan mediante soldadura por termofusión de extrusión, obteniendo soldaduras de alta resistencia mecánica que se verifican antes del envío a obra.
3. Colocación en encofrado
Los paneles prefabricados se posicionan en el encofrado con la cara lisa hacia el exterior (o interior según la aplicación) y la cara con anclajes hacia el concreto. Se aseguran temporalmente con elementos de fijación que no comprometen la integridad de la lámina.
4. Soldadura de juntas en obra
Una vez posicionados los paneles en el encofrado, se sueldan las juntas perimetrales entre paneles adyacentes. Esta operación es crítica, ya que debe asegurar la continuidad de la membrana impermeabilizante. Se utilizan técnicas de soldadura por cuña caliente o extrusión, verificando temperatura y velocidad según el espesor del material.
5. Vaciado del hormigón
Con el encofrado armado y el liner HDPE correctamente instalado y soldado, se procede al vaciado del concreto. Es importante controlar la presión de vaciado y la compactación para evitar el desplazamiento de las láminas y asegurar el correcto embebido de los anclajes.
6. Control de calidad y pruebas de estanqueidad
Una vez retirado el encofrado, se realizan pruebas de estanqueidad para verificar la integridad del sistema. Las metodologías de ensayo incluyen la prueba de chispa eléctrica (para láminas de HDPE conductivo) o la prueba de vacío con campana, que detectan cualquier discontinuidad en las soldaduras antes de poner la estructura en servicio.
Protección de concreto con HDPE en el contexto normativo chileno
En Chile, la especificación de revestimientos protectores de hormigón debe considerar tanto las normativas de diseño estructural (NCh 430, NCh 170) como los requerimientos de materiales y calidad de las membranas impermeabilizantes. Para los sistemas de liner HDPE, las referencias internacionales más utilizadas son:
- ISO 13967: Especificaciones para geomembranas termoplásticas, incluyendo ensayos de resistencia química y mecánica aplicables a láminas de HDPE para contención.
- ASTM D4976: Especificación estándar para compuestos de polietileno para moldeo y extrusión, referencia para la clasificación del material base.
- GRI GM13: Especificación de la Geosynthetic Research Institute para geomembranas de HDPE texturadas, ampliamente utilizada en proyectos ambientales y de contención.
- NCh 3259: Norma chilena para impermeabilización de estructuras de hormigón, que establece criterios de desempeño aplicables a sistemas de membrana.
Para proyectos en sectores regulados (sanitario, minero, ambiental), es recomendable consultar adicionalmente los requisitos específicos de la Superintendencia del Medio Ambiente (SMA) y la Dirección General de Aguas (DGA) en lo relativo a la impermeabilización de instalaciones de manejo de residuos y efluentes.
AGRU Chile: soluciones de liner HDPE para protección de hormigón
AGRU es un fabricante austriaco con más de 70 años de trayectoria en la producción de láminas, tuberías y accesorios de materiales termoplásticos para aplicaciones industriales exigentes. En Chile, AGRU comercializa el sistema Stud Liner HDPE, una lámina de polietileno de alta densidad con anclajes tipo “stud” integrados, diseñada específicamente para la protección de estructuras de hormigón en ambientes químicamente agresivos.
El Stud Liner de AGRU se fabrica a partir de resinas de HDPE de alta calidad, con espesores que van desde 2,0 mm hasta 8,0 mm, y está disponible con anclajes de diferentes alturas según el requerimiento de resistencia al arranque del proyecto. La lámina incluye estabilizadores UV y aditivos antioxidantes que garantizan su durabilidad en aplicaciones expuestas a la intemperie o a condiciones de operación continua.
Para proyectos que requieren también soluciones de impermeabilización con geomembrana o sistemas de tubería HDPE en la misma instalación, AGRU Chile integra el suministro de forma coordinada. Puedes conocer más sobre el material y sus propiedades en nuestro artículo ¿Qué es el HDPE? o revisar la guía completa sobre tuberías en Tubería HDPE: guía completa.
Para proyectos que incorporan conexiones entre el liner y sistemas de tubería HDPE, el proceso de unión entre el liner y las tuberías puede realizarse mediante soldadura por termofusión o mediante conexiones de electrofusión, asegurando la continuidad de la barrera impermeabilizante en los puntos de paso. Más información sobre este proceso en Electrofusión en HDPE: guía técnica.
Conclusión
La protección del concreto con HDPE representa una solución técnicamente madura y ampliamente validada para infraestructura expuesta a condiciones químicas, ambientales e hidráulicas severas. El sistema de liner con anclaje mecánico integrado elimina las limitaciones de los revestimientos adhesivos tradicionales, ofreciendo una membrana impermeabilizante continua que prolonga la vida útil de las estructuras de hormigón de manera comprobable y predecible.
Para proyectos en Chile —donde las condiciones climáticas extremas del norte desértico, la actividad sísmica y los estrictos estándares ambientales de la industria minera y sanitaria coexisten— la especificación correcta del sistema de protección de hormigón desde las etapas de diseño es determinante para la rentabilidad técnica y económica de la obra.
La selección del espesor de la lámina, el tipo de anclaje, la técnica de soldadura y el protocolo de control de calidad deben definirse en función de cada proyecto específico, considerando la naturaleza del fluido contenido, la geometría de la estructura y los requisitos normativos aplicables.
¿Necesitas asesoría técnica para especificar el sistema correcto de protección de concreto con HDPE en tu proyecto?
El equipo de ingeniería de AGRU Chile puede apoyarte en la selección del liner adecuado, el diseño de juntas y soldaduras, y los protocolos de control de calidad requeridos para tu aplicación específica. Completa el formulario y un especialista de AGRU se pondrá en contacto contigo.
